你當(dāng)前位置：首頁(yè)>>新聞動(dòng)態(tài)>>陶粒百科>>陶粒生產(chǎn)線_設(shè)備_設(shè)計(jì)_生產(chǎn)_銷售_技術(shù)培訓(xùn)一體化廠家

一鍵解鎖陶粒燒成影響因素新技能

日期：2021-05-17來源：鄭礦機(jī)器點(diǎn)擊量：

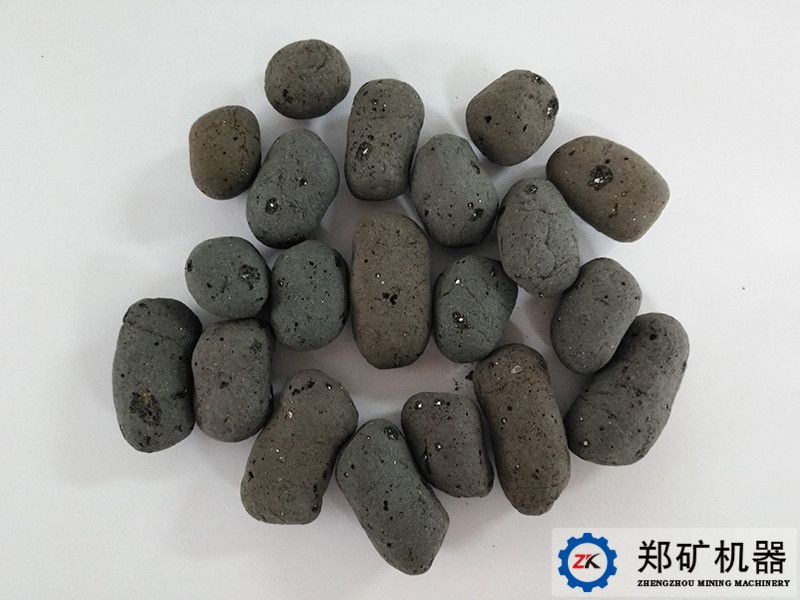

陶粒，因其優(yōu)良的隔熱、隔聲、防腐、比重小等特點(diǎn)，被廣泛應(yīng)用于墻板、砌塊、輕質(zhì)混凝土等方向，起主要作用使代替砂石骨料，起到建筑減重的作用。

傳統(tǒng)的膨脹陶粒是采用粘土直接制粒燒成，隨著社會(huì)的發(fā)展，這種粗放的純消耗資源型的陶粒生產(chǎn)方式逐步被取締、替代，目前發(fā)展的方向主要集中在各種固廢的協(xié)同處置來生產(chǎn)陶粒。


但是，不是任何建筑材料都是可以燒制成陶粒的。

判斷一種或幾種材料混合能否燒制成陶粒，主要看原料中能夠形成玻璃相的幾種無機(jī)氧化物的成分占比：三氧化二鋁、二氧化硅、氧化鐵、氧化鈣、氧化鎂、氧化鈉、氧化鉀。這幾種氧化物在陶粒燒制的時(shí)候，分別起到不同的作用。

三氧化二鋁：燒制到一定的溫度，形成玻璃相，冷卻下來之后，三氧化二鋁成分過高會(huì)導(dǎo)致物料熔融溫度過高，含量過低，則會(huì)導(dǎo)致玻璃相強(qiáng)度不夠，氣泡將陶粒撐破，導(dǎo)致陶粒不成型。其理想成分為18%左右；

二氧化硅：主要的強(qiáng)度材料，影響著陶粒燒脹的溫度。含量過高會(huì)導(dǎo)致玻璃相強(qiáng)度過高，燒脹溫度過高，膨脹效果不好。含量過低則會(huì)導(dǎo)致陶粒不成型。其理想成分為55%左右；

氧化鐵：主要的發(fā)泡材料，從600℃左右開始發(fā)生反應(yīng)，與物料中的還原性物質(zhì)反應(yīng)生成二氧化碳，多作為發(fā)泡劑存在于原料中。如果含量過低，則氣泡較少，燒制出來的陶粒容重大，不是膨脹陶粒。若含量過高，則會(huì)撐破熔融狀態(tài)陶粒表面的玻璃相，導(dǎo)致陶粒不成型。其理想成分應(yīng)在7%左右；

氧化鈣+氧化鎂：主要調(diào)節(jié)陶粒的熔融溫度，這兩者含量升高，則材料的熔融溫度會(huì)降低。但是這兩種成分若過高，則會(huì)在陶粒中與重金屬離子反應(yīng)，生成可溶的重金屬水溶性鹽，導(dǎo)致陶粒的重金屬浸出率不合格。其理想成分在5%左右。

氧化鉀+氧化鈉：其主要作用于氧化鈣和氧化鎂相似，不過效果要更強(qiáng)一點(diǎn)。

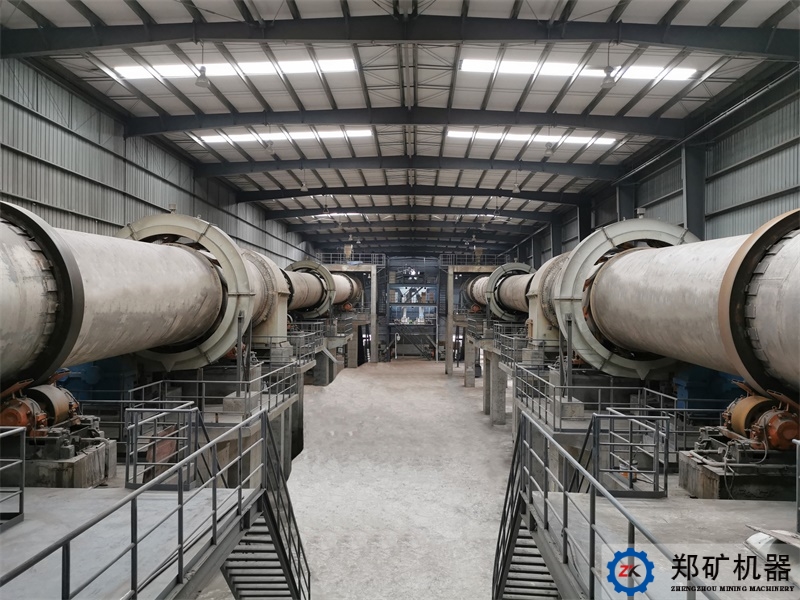

若物料成分滿足以上成分含量，理論上都可以作為膨脹陶粒的原材料，但是陶粒的生產(chǎn)不單單只看原材料，還需要看工藝以及設(shè)備。陶粒的生產(chǎn)多采用插接回轉(zhuǎn)窯，前半段的烘干窯通常要比后半段的煅燒窯長(zhǎng)。烘干的過程要慢一點(diǎn)，防止陶粒生料中的水分急劇蒸發(fā)導(dǎo)致生料炸裂。煅燒時(shí)候要快速升溫，讓陶粒進(jìn)入熔融狀態(tài)時(shí)，其內(nèi)部的發(fā)泡成分還在反應(yīng)，把產(chǎn)生的氣體固定在內(nèi)部，達(dá)到更好的發(fā)泡效果。

陶粒的生產(chǎn)，不僅僅要選好原材料，更要選合格的設(shè)備生產(chǎn)廠家，選有強(qiáng)大技術(shù)能力的廠家。

鄭礦機(jī)器是一家致力于污泥、污染土燒制陶粒設(shè)備，固危廢資源化整體解決方案提供商，污泥燒制陶粒具有先進(jìn)的工藝技術(shù)，產(chǎn)品質(zhì)量有保障，如果您想投資陶粒項(xiàng)目，可點(diǎn)擊在線客服咨詢或撥打熱線電話：0371-55902866，我們將竭誠(chéng)為您服務(wù)！

廠家實(shí)地考察地址：河南省鄭州市滎陽(yáng)市喬樓鎮(zhèn)滎密路與310國(guó)道交叉口東100米路南

本文由河南鄭礦機(jī)器有限公司網(wǎng)站整理發(fā)布，轉(zhuǎn)載請(qǐng)注明：http://www.lspwj.com.cn
