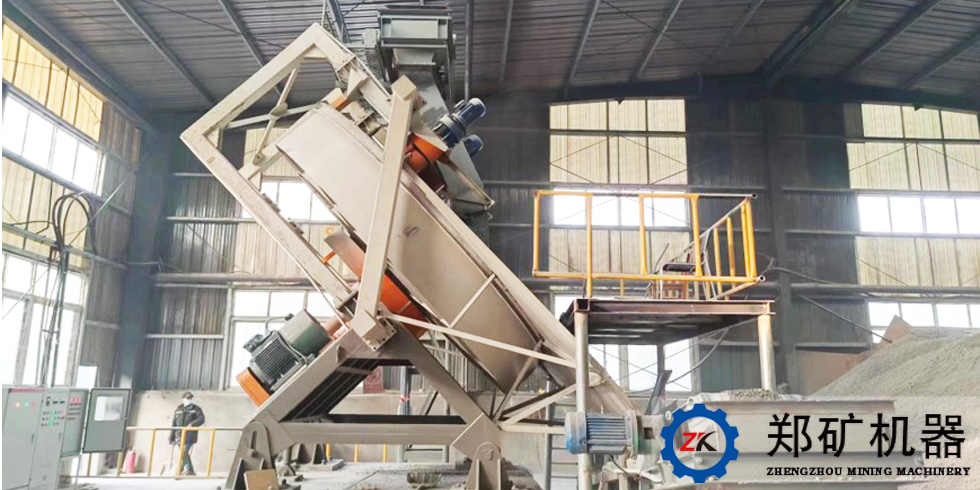

產品簡介： 鄭礦機器研發的大型圓盤造球機是一款新型產品。其運行平穩、成球率高、能耗低且維護簡單，具備高可靠性。相較于傳統造球機，它成功地避免了懸臂軸支承結構帶來的不穩定和震動問題。該產品的創新設計為磷石膏、水泥緩凝劑、制鋼鐵球團等行業提供了一種可靠、高效的解決方案，使其成為球團制造領域的主要設備。
應用領域： 適用于磷石膏、金屬球團、鐵精粉制粒。
設備參數
4.5-7.5m
適用物料
磷石膏、鐵精粉
生產能力
35-160t/h
7*24小時免費咨詢熱線
18336008372鄭礦機器研發的大型圓盤造球機是一款新型產品。其運行平穩、成球率高、能耗低且維護簡單，具備高可靠性。相較于傳統造球機，它成功地避免了懸臂軸支承結構帶來的不穩定和震動問題。該產品的創新設計為磷石膏、水泥緩凝劑、制鋼鐵球團等行業提供了一種可靠、高效的解決方案，使其成為球團制造領域的主要設備。
采用大直徑回轉支承和平面支承，確保造球盤在運行過程中平穩無振動，從而保證造球品質高
造球產量大，6米造球機的合格球產量維持在60-90噸每小時，7.5米造球機的產量維持在120-160噸每小時
維修簡便，設備使用過程中幾乎沒有日常維護工作，7.5米造球機在檢修部件方面約為4.3噸左右。相比傳統造球機，維護量大大減少，故障也較少
采用封閉的內嚙合齒輪傳動系統，傳動齒輪和外部灰塵隔離，有效地保護齒面不受塵料和污染而磨損，降低了故障率，延長了齒輪的使用壽命，確保設備的持續穩定作業
工作原理
圓盤造球機是一種用于將細粒度粉狀物料制成符合下一工序要求的球粒狀盤形制粒設備。在這個過程中，制粒物料被放置在傾斜且旋轉的圓盤內，受到重力、離心力和摩擦力的共同作用，導致物料產生滾動和搓動的運動。在適當添加水分的情況下，物料逐漸形成母球。 細粒度物料在潮濕的母球表面上滾動，使母球逐漸增大并獲得一定的強度。不同粒度的球粒會在圓盤中自動沿著不同的軌道運行，最終符合要求的成品球粒從圓盤中排出。這樣的制球過程能夠將原本散亂的細粒度物料轉變成規整的球狀顆粒，以滿足后續生產工序的要求。
盤式成球機技術參數表（大型）
| 規格型號 | PQ45 | PQ50 | PQ60 | PQ70 | PQ75 |
| 盤徑（mm） | 4500 | 5000 | 6000 | 7000 | 7500 |
| 盤高（mm） | 550 | 550 | 650 | 650 | 650 |
| 傾角（°） | 45-55 | 43-53 | 43-53 | 43-53 | 43-53 |
| 轉速（r/min） | 1~9 | 6~8.5 | 6~8.5 | 5.1~7.9 | 5.1~7.9 |
| 主電機功率/kW | 45 | 55-75 | 90-110 | 132-185 | 160-200 |
| 刮刀電機功率/kW | 4×2 | 5.5×2 | 5.5×2 | 5.5×3 | 5.5×3 |
| 注：1、以上所有型號均可配置無動力刮刀 注：2、盤邊高度會隨物料情況變動，設備表中盤邊高度僅為參考 | |||||
| 型號 | 盤徑（mm） | 盤高（mm） | 傾角（°） | 轉速（r/min） | 主傳動電機功率（kW） | 刮刀電機功率（kW） |
|---|---|---|---|---|---|---|
| PQ50 | 5000 | 600 | 43~53° | 6~9 | 75 | 5.5×2 |
| PQ55 | 5500 | 650 | 43~53° | 5.7~8.5 | 90 | 5.5×2 |
| PQ60 | 6000 | 650 | 43~53° | 5.7~8.5 | 110 | 5.5×2 |
| PQ70 | 7000 | 650 | 43~53° | 5.1~7.9 | 185 | 5.5×3 |
| PQ75 | 7500 | 650 | 43~53° | 5.1~7.9 | 200 | 5.5×3 |
